GRAVER UNE PUCE DUAL MAP
AVEC 2 CARTOGRAPHIES (2 x 32kB)


INGREDIENTS

- une puce dual-map

- 2 fichiers .bin de cartographie de 256KB (ou 32 kilo-octets, en bon français), exportés depuis votre logiciel de cartographie favori (Crome, HTS, eCTune, Neptune, etc...).

- un graveur de puces EEPROM, supportant la SST 27SF512.

Le plus simple est de se procurer un graveur universel type MiniPro/TL866/XGEcu T48. Il existe également des graveurs spécifiques tel que Moates Burn et Burn2, plus difficiles à trouver et généralement plus chers.

Instructions

Note: la démonstration des instructions suivantes se fait sur XGPro (pour TL866II), et utilise 2 fichiers .bin exportés depuis HTS. La procédure sera similaire pour tous les logiciels de graveur universel.

1. Déconnecter tout jumper, interrupteur, cavalier inséré sur les pins encadrées "ENABLE" de la puce.

Il s'agit des pins 2 et 3 quand on regarde la carte à l'endroit (écritures à l'endroit, repère dans le coin en haut à gauche). Astuce: pour ne pas perdre le pin, mettez-le sur les pins 1 et 2 (la pin 1 est flottante = non connectée)


2. Insérer la puce dans le graveur en suivant le sens de montage indiqué.

La petite encoche des puces originales indique le bord du haut de la puce; mais sur les puces dual-map, le haut est symbolisé par le marquage blanc dans l'angle en haut à gauche. Verrouiller la puce et brancher le câble USB du graveur à votre PC.

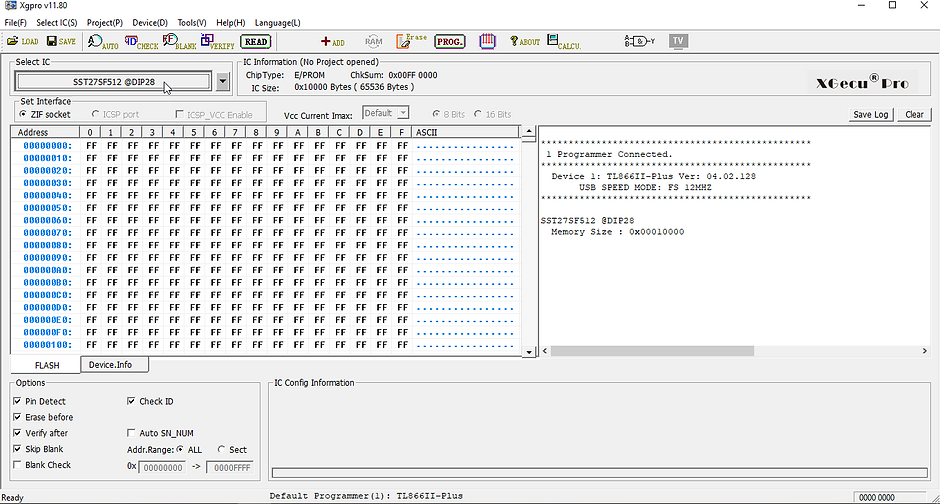

3. Lancer le logiciel de votre graveur et ouvrir la fenêtre de sélection de la cible (select IC sur XGPro)


Sélectionner SST -> SST27SF512 @DIP28 -> Select.


4. Charger le 1er fichier .bin (celui qui sera chargé par l'ECU avec ENABLE déconnecté)

Il occupera la 2è moitié de l'espace mémoire de la puce (08000 à FFFFF)

(Certes, en hexadecimal cela correspond aux adresses mémoires de la 2è moitié de la mémoire, mais de base le calculateur Honda OBD1 chippé va aller lire dans cette zone par défaut, donc pour faciliter la compréhension, on va l'appeler 1ère moitié et vice versa)



Load -> Browse -> Choisir le .bin de la 1è carto -> Ouvrir -> MODIFIER "TO Buffer Start Addr (HEX) :" à "08000" -> OK

2022-01-14 02_17_38-Greenshot.png


Note: si vous voulez utiliser votre puce avec une seule cartographie, vous pouvez passer directement à la gravure (étape 6) et remettre la puce dans votre ECU. Attention à ne jamais connecter ENABLE par la suite, cela mettra le calculateur en mode dégradé.

5. Charger le 2è fichier .bin (celui qui sera chargé par l'ECU avec ENABLE connecté)

Il occupera la 1ère moitié de l'espace mémoire de la puce (00000 à 08000 )

Il faut faire attention à ne pas effacer la 1ère cartographie chargée précedemment.

Pour cela:


Load -> Browse -> Choisir votre .bin -> Ouvrir ->
Laisser TO Buffer Start Addr (HEX) à 00000 ->
MODIFIER "Clear Buffer chen loading the file" ou équivalent : DISABLE -> OK

2022-01-14 02_21_37-Xgpro v11.80.png

6. Programmez la puce (PROG sur XGPro).



Cela devrait prendre entre 15 et 20 secondes.

2022-01-14 02_36_52-Greenshot.png

Si tout s'est bien passé, félicitations, vous pouvez désormais utiliser votre puce en mode dual map !



Fermer tout, déconnecter, retirer la puce, la remettre dans le calculateur, démarrer le véhicule, tester si le fait de connecter ENABLE modifie bien les paramètres désirés.
